- 產品名稱：溫度變送器
- 添加時間：2013-07-12 15:06:41
- 推薦度：

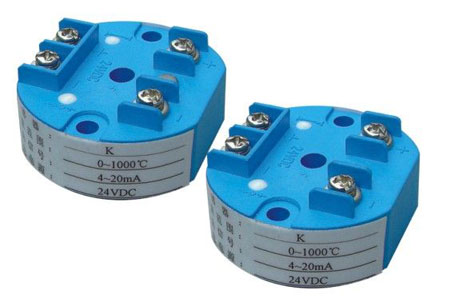

一、SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
二、溫度變送器特點
1、采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。
2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4～20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。
4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
三、主要技術指標：
1、輸入：熱電阻Pt100、Cu50、Cu100
熱電偶K、E、S、B、T、J、N
2、輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
3、基本誤差：0.1 ， 0.2， 0.5 。
4、傳送方式：二線制
5、變送器工作電源電壓低12V，高35V，額定工作電壓24V。
" alt="""""/>
RL（max）=50×（Vmm-12）
即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω。
注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
7、環境溫度影響≤0.05%1℃
8、正常工作環境：
a、環境溫度 -25℃～+80℃
b、相對濕度5%～95%
c、機械振動f≤55Hz振幅＜0.15mm
四、型號、類別：
| 型號 | 傳感器分度號 | 大量程規定 | 規定小值量程范圍（上限下限之差） |
| SBWR-2160 | E | 0～800℃ | 300℃ |
| SBWR-2260 | K | 0～1300℃ | 400℃ |
| SBWR-2360 | S | 0～1600℃ | 600℃ |
| SBWR-2460 | B | 0～1800℃ | 800℃ |
| SBWR-2560 | T | 0～400℃ | 200℃ |
| SBWR-2660 | J | 0～1200℃ | 300℃ |
| SBWR-2760 | N | 0～1200℃ | 400℃ |
| SBWR-4160 | E | 0～800℃ | 300℃ |
| SBWR-4260 | K | 0～1300℃ | 400℃ |
| SBWR-4360 | S | 0～1600℃ | 600℃ |
| SBWR-4460 | B | 0～1800℃ | 800℃ |
| SBWR-4560 | T | 0～400℃ | 200℃ |
| SBWR-4660 | J | 0～1200℃ | 300℃ |
| SBWR-4760 | N | 0～1200 | 400℃ |
| SBWZ-2160 | Cu50 | -50～150℃ | 50℃ |
| SBWZ-2260 | Cu100 | -50～150℃ | 50℃ |
| SBWZ-2460 | Pt100 | 0～600℃ | 50℃ |
| SBWZ-2460 | Pt100 | -100～200℃ | 50℃ |
| SBWZ-4460 | Pt100 | -200～600℃ | 50℃ |
